一、系統研發背景

　　我國有大量各種電壓等級的配電室，為企業和居民提供安全可靠的供電。配電間一般采用無人值守、定時巡檢的制度，浪費人力物力，無法實時監控配電間的環境和安全。配電間穩定可靠的環境(空調、新風風機、溫濕度、漏水、消防、安防、門禁等。)對變壓器的正常運行至關重要。配電間環境一旦出現不利于變壓器正常運行的故障，就會影響變壓器系統的運行，對配電系統的安全用電構成威脅。如果沒有相應的系統輔助配電室的管理人員，就無法在第一時間發現配電室設備的危險，及時采取措施，避免損失擴大，最終損壞變壓器設備，用電安全得不到保障。

　　二、用戶需求

　　◆ 很多企業數據信息采集設備和監測裝置沒有聯網，只能安排管理人員定時進行環境監測和控制。

　　大多數網絡連接系統獨立運行，形成各子系統的“孤島”現象，不能有效地管理信息交互，不能達到安全管理的實際效果。在配電室使用許多廠家的監控設備和系統時，由于監控系統不兼容，沒有統一的接口，需要使用和維護的系統越來越多。

　　◆多系統并存不僅增加了投資成本，后期維護成本也大大增加。而且多個廠家的設備和系統同時運行，也會導致責任不清，增加業主的溝通時間和精力。

　　隨著電力和能源行業的技術升級和創新，配電室的設備和系統將變得更加復雜，配電室的運行環境和設備狀態對于配電室的全面管理和控制將變得越來越重要。

　　三、產品簡介

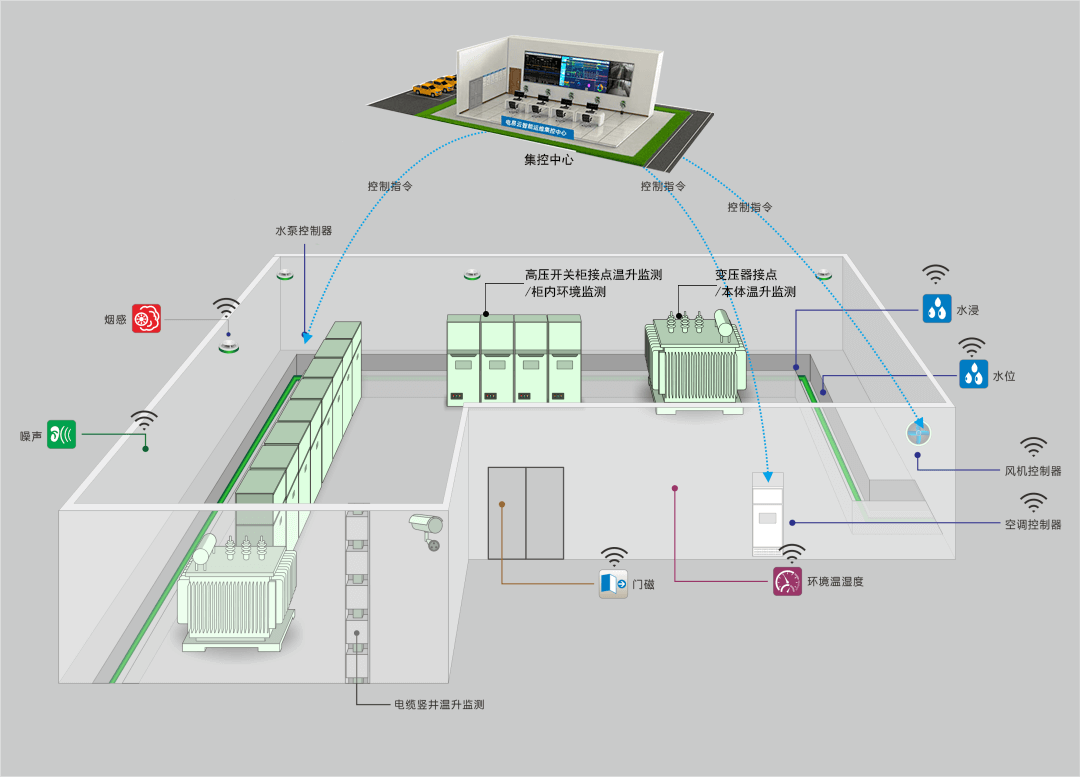

　　配電室智能監控輔助系統以"智能采集與智能控制"為核心，采用多功能采集與控制技術、視頻技術、智能傳感技術、聲表面波技術、物聯網傳輸技術、嵌入式軟件技術、數據庫技術等多種技術。對配電室電氣設備及周邊環境進行實時狀態監測和智能控制。完成環境、視頻、消防、暖通、照明、SF6/O2濃度、入侵、門禁、變壓器、開關柜、配電柜等設備或子系統的數據采集和監控。，實現集中管理、一體化聯動，為配電室安全生產提供保障，助力打造穩定可靠、投資合理、高效安全的智能配電室。

　　四、產品特點

　　環境監控子系統

　　配電室進行綜合管理監控系統設備安裝在智能配電室、配電房、變電所內，通過數據采集和傳輸信息技術，可以實現實時動態監測分析配電設計室內的重要 場所和設備的工作生活環境，如溫度、濕度、電纜溝水位、漏水/水浸、有害影響氣體(SF6，H2S，NO，CO，O2，O3，TVOC)、 煙霧、明火、人體產生感應、噪聲、電子安全圍欄等。

　　消防監控子系統

　　煙霧、溫度、明火、水位等火災信息的獲取、聲光報警聯動報警，并通過短信自動通知值班維修人員。

　　安防監控子系統

　　可連接紅外雙識別、紅外交叉拍攝、震動、門磁等安防相關設備，并可實時播放報警語音，發送提醒短信。

　　無線測溫子系統

　　無源無線測溫產品由主機(或收發機)和傳感器兩部分組成，產品供自主研發和生產。主要用于母線搭接點、斷路器接點、電纜接頭、大電流設備等容易過熱點的溫度檢測，測量結果通過網絡上傳到監控中心的數據庫服務器上，通過軟件分析將報警信息發送到溫度監控中心，可以及早預測溫度故障，防止溫度故障的發生。

　　饋線監測子系統

　　它可以監測開關狀態、溫度、電壓、電流、功率、功率因數、有功功率、無功功率、諧波、電能采集等。開關設備的局部放電和饋電電路。支持上下報警值設置，實現語音播放、發送短信等聯動提醒方式。

　　變壓器監測子系統

　　變壓器三相繞組溫度變化檢測、風機系統運行發展?fàn)顟B(tài)、震動檢測。支持企業設置上下限的告警值，實現中國語音播放、發送短信等 聯動提醒管理方式。

　　視頻監控子系統

　　視頻監控采用數字監控系統，實現專業監控功能。支援雷州主流硬盤錄音機及數碼高清攝影機。

　　溫濕度控制子系統

　　溫濕度控制器運用傳感器檢測柜內的溫度與濕度值，并通過控制外接的風扇與加熱器對溫度與濕度值進行調節，可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。

　　門禁控制子系統

　　該系統支持人員記錄進出時間，并對設備或網絡故障、非法闖入、開門超時、非法信用卡和脅迫提供報警。

　　照明控制系統子系統

　　可以通過控制進行燈光的關閉和打開。

　　五、系統優勢

　　統一管理

　　對配電室的視頻、環境、紅外防盜、火災報警、人員出入、設備狀態、操作記錄等數據進行統一分類存儲、自動處理及一體化綜合展示。高度集成的統一化管理模式，實現數據共享、界面統一，有效提高管理效率。

　　靈活穩定

　　各子系統獨立運行，可根據用戶需求進行定制和靈活配置，穩定性和安全性高。

　　實時高效

　　實時信息掌握配電室環境、安防、變壓器、開關柜等設備管理運行發展動態分析數據，可及時研究發現問題異常并立即處理，減少了因配電室環境因素造成的停電事故。

　　節省人力

　　實時漏水監控可以實現無人水泵的啟停，自動控制風機空調，減少人工檢查的頻率。
